Szczegóły Produktu:
Zapłata:
|
| Stan : schorzenie: | Nowy | Nazwa produktu: | centrum obróbcze cnc z płytą aluminiową, router CNC, |
|---|---|---|---|
| Nazwa: | Precyzyjnie aluminiowa płyta Cnc router | Logo: | PSL, OEM |
| Możliwości materiałowe: | Płyta aluminiowa i profil, płyta miedziana, PVC | Aplikacja: | Przemysłowa obróbka blach aluminiowych i profili |
| Obróbka CNC czy nie: | Obróbka CNC | Usługa: | Dostosowane OEM, obróbka CNC, producent |
| Cnc czy nie: | CNC, tak | Format rysowania: | PDF/DWG/IGS/STP/itp. |
| Ekwipunek: | Centrum obróbcze CNC, maszyna | pojemność routera: | 2000 x 4000mm; 2000x4000mm; 2000 x 6000mm 2000 x 6000 mm |
| Prędkość cięcia i frezowania: | 800-2500 mm/min | Oś podawania: | Oś X / oś Y / oś Z |
| Szybkość karmienia: | Oś X / oś Y / oś Z: 42/32/18 m/min | Precyzja pozycjonowania: | 0,08 mm |
| Wrzeciono: moc/prędkość: | 7,5kw/18000 obr/min | Wymiar (L * W * H): | 6900x3200x1755 mm |
| Ciśnienie powietrza: | 6~8 kg/cm2 | pozycja narzędzi: | 6 stations; 6 stacji; 8 stations 8 stacji |
| Waga: | 6,5T | Napięcie: | 220V/380V/415V, 50HZ/60HZ |
| Kolor: | Srebrzystobiały, dostosowany | Gwarancja: | 1 rok |
| Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie techniczne wideo, wsparcie online | ||
| High Light: | cnc router maszyna do cięcia drewna,cnc router frezarka grawerka,drewno cnc router maszyna do cięcia; |
||

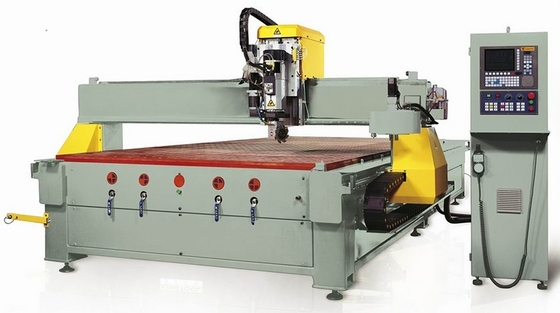

Wielkoformatowa płyta aluminiowa 2060 atc Frezarka CNC do cięcia routerów Centrum obróbki paneli CNC
Szczegółowy opis produktu:
1. Otwory montażowe do różnych blach i aluminium, zsypów i otworów w kształcie dziurki od klucza, cięcia i innych procesów obróbki.
2. Brak uchwytu próżniowego do wykonania wszystkich otworów, szczelin, obróbki skrawaniem tej samej płaszczyzny roboczej, z wysoką wydajnością.
3. Używając wysokiej jakości importowanego niemieckiego systemu PA CNC, ma dobry interfejs użytkownika.
4. Zastosowanie importowanego włoskiego wrzeciona szybkoobrotowego HSD o dużej mocy chłodzonego powietrzem, wysokiej jakości zakończenie wszystkich frezowań wiertniczych.
5. Wysokiej jakości serwosilnik Yaskawa, śruba kulowa importowana z Tajwanu i moralne oraz liniowe łożyska ślizgowe nsk i inne agencje, aby zapewnić wysoką dokładność urządzenia.
6. Automatyczna oś C sterowana serwo pod dowolnym kątem, pod dowolnym kątem można ciąć szczeliny.
7. Głowica kątowa w osi C może być zamontowana piłą tarczową Φ120-Φ215mm (opcjonalnie).
8. Stacja mobilna z sześcioma obrotowymi magazynkami, automatyczna zmiana narzędzi.
9. Urządzenie zabezpieczające posiada pneumatyczne systemy mocowania i automatyki.
10. Zastosowanie układu chłodzenia natryskowego, obróbka chłodzenia narzędzia.
| Główne parametry techniczne: | ||
| Rodzaj maszyny | KT-4020 | KT-6020 |
| Obszar roboczy: oś X / oś Y / oś Z | 4020/2020/200 mm | 6000/2020/200mm |
| Precyzja: pozycjonowanie | ±0,08 mm | |
| Powtarzalność | ±0,02 mm | |
| Pionowość wiercenia i frezowania | 0,1/100 mm | |
| Cylindryczność | 0,1 mm | |
| Chropowatość powierzchni cięcia | Ra12,5 um | |
| Szybkość podawania: oś X / oś Y / oś Z | 42/32/18 m/min | |
| Oś C | 300 obr/min | |
| Czas wymiany narzędzia | 20s | |
| Wrzeciono: moc/prędkość | 7,5kw/18000 obr/min | |
| Silnik serwo (Yaskawa): oś X / oś Y / oś Z / oś C / R (magazyn narzędzi) | 0,85+0,85/0,85/0,85/0,4/0,4 kw | |
| Średnica uchwytu wiertarsko-frezarskiego | Φ16/brzeszczot Φ120~Φ215 mm | |
| Napięcie/całkowita moc | 380V 50 Hz/10 KW | |
| Całkowite wymiary: | 4900×3200×1755 mm |
6900x3200x1755 mm |
| Wymiary skrzynki kontrolnej: | 600×1400×1800 mm | |
| Niezbędne źródło zasilania: | 20 kVA | |
| Ciśnienie powietrza | 6~8 kg/cm2 | |
Konfiguracja sprzętu:
1 silnik wrzeciona: 7,5 kW (ATC) HSD Włochy importowały szybkie wrzeciono zmotoryzowane;
2 cała konstrukcja stalowa rama: obróbka naprężeń, obróbka precyzyjna;
3 szyna prowadząca: oś X, Y, Z to importowana liniowa szyna prowadząca (precyzyjna szyna prowadząca Tajwan HIWIN);
Transmisja 4 osi X, Y: zastosowanie importowanego napędu zębatego o wysokiej precyzji (Japonia KHK);
Przekładnia wału 5 Z: importowany napęd śruby kulowej o wysokiej precyzji (Taiwan HIWIN);
6 pozycji narzędzi: 6 stacji mobilnej biblioteki narzędzi obrotowych;2 zestawy włoskiego importowanego uchwytu ISO30;.
7 wyposażony w automatyczne urządzenie do ustawiania narzędzi dla długiego detektora do wykrywania długości narzędzia;
8 stół roboczy: adsorpcja próżniowa z czterema przegrodami, z urządzeniem zaciskowym typu T;
9 system napędowy: przyjęcie importowanego cyfrowego bezszczotkowego serwonapędu AC;
10 lina holownicza: technologia niemiecka;
11 sprayów chłodzących 1 zestawy
12 zestawów pomp próżniowych
13 profesjonalny system operacyjny sterowania przemysłowego, 1 zestaw;
14 przenośny kontroler 3D 1 zestaw;
15 skrzynka kontrolna: główne elementy elektryczne, sterowanie przemysłowe, system sterowania są importowane;
16 system operacyjny: wykorzystanie niemieckiego systemu sterowania PA;
17 System CNC, system oprogramowania
