Szczegóły Produktu:
Zapłata:
|
| Nazwać: | Hydrauliczna giętarka do rur / rur CNC | Stan : schorzenie: | Nowy |
|---|---|---|---|
| Podanie: | Warsztaty naprawy maszyn, zakłady produkcyjne, gospodarstwa rolne | Automatyczne ocenianie: | Pełna automatyka, system CNC |
| Materiał rury: | Rury ze stali węglowej i SS i aluminium i miedzi; | Typ dzwonka: | "R" "U" "Z", kształt R i prosty dzwon |
| Kluczowe punkty sprzedaży: | Wysoka dokładność, łatwa obsługa | Podstawowe komponenty: | Ekran dotykowy + PSL, pompa, silnik, jednostki serwo |
| Maksymalne zginanie: | Carbon steel pipe Ф63.5*2.0t; Rura ze stali węglowej Ф63,5 * 2,0 t; Stainless steel | Formy: | Wiele komórek lub pojedyncze schody (utwardzanie HRC60-63) |
| Stosowanie: | Gięcie rur rurowych | Osie YBC: | Serwo jazdy |
| Średnica rury: | 12-63mm | Max R do zginania: | 250mm |
| Maksymalny kąt gięcia: | 185° | Proces gięcia dla każdej rury: | 16 |
| Moc silnika głównego: | 10kW | waga: | 2800 kg |
| Wymiar (L * W * H): | 4300x1000x1200mm | Kolor: | Bule, szary czarny + biały lub dostosowany |
| Napięcie: | 380V 50HZ 3 fazy (dostosowane) | Gwarancja: | 12 miesięcy |
| High Light: | hydrauliczna giętarka trzpieniowa do rur,hydrauliczna giętarka trzpieniowa do rur,giętarka trzpieniowa do rur |
||

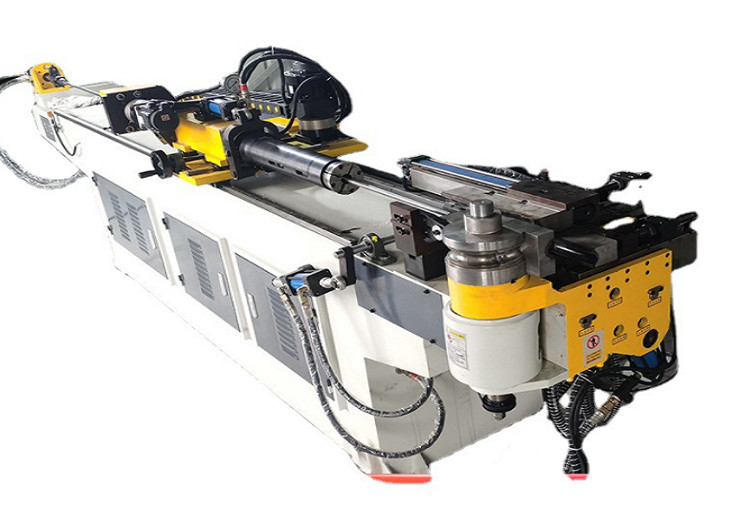

Giętarka do rur CNC Funkcja odczytu wielowarstwowego Symulacja 3D Giętarka hydrauliczna
Cechy mechaniczne:
1. Ekran dotykowy i moduł sterowania numerycznego są przystosowane do obsługi dialogu, a ustawienie programu jest proste i łatwe.
2. Konstrukcja łóżka jest stabilna i niełatwa do odkształcenia.
3. Dla każdego pliku można ustawić 16 kątów zgięcia, a pamięć może pomieścić 400 grup plików.
4. Posiada funkcję powolnego pozycjonowania, a dokładność powtarzalności wynosi ± 0,1 °.
5. Komunikat o błędzie jest wyświetlany na ekranie, aby pomóc operatorowi natychmiast go wyeliminować.
6. Ekran dotykowy można przełączać między chińskim i angielskim, a inne języki można również zamówić na żądanie.
7. Wał podający, wałek łokciowy i wałek przechyłu są napędzane serwomotorem, z wysoką precyzją i dobrą stabilnością.
8. Tryb karmienia może być karmieniem szczyptą lub bezpośrednim karmieniem zgodnie z różnymi potrzebami.
9. Współrzędne Xyz mogą być automatycznie konwertowane na wartości przetwarzania ybc.
10. Po edycji dane są zabezpieczane kluczem, aby uniemożliwić ich samowolną modyfikację.
11. Elektryczny układ sterowania wyposażony jest w wymiennik ciepła do automatycznego rozpraszania ciepła.W razie potrzeby można zakupić klimatyzator sterowany numerycznie, aby zapewnić żywotność elektrycznego układu sterowania.
12. W razie potrzeby można zainstalować automatyczny system napełniania olejem, aby zmniejszyć tarcie kolanka, poprawić żywotność trzpienia i zapewnić jakość kolanka.
13. Ustawienie pozycji podawania, pozycji bezpieczeństwa, pozycji interferencji matrycy koła i pozycji interferencji matrycy prowadzącej wózka podającego może być precyzyjnie dostrojone przez generator impulsów koła ręcznego, a pozycja może być automatycznie zapamiętana, aby wyeliminować utratę ludzkiego błędu pomiaru i kolizja maszyny.
14. Wał podający zostanie automatycznie wykryty przed działaniem, aby uniknąć kolizji z maszyną.
15. Podczas testu zginania można wybrać działanie rozkładu, obserwować punkty interferencji, a działanie można zmodyfikować w celu poprawy wydajności
Główne parametry techniczne:
| Typ maszyny | SB-63CNC |
| Maksymalne zginanie R dla rury węglowej wynosi: 1,5D |
Ф63,5*2,0t |
| Maksymalne zginanie R dla rury ss to 1,5D |
Ф57,1*2,2t |
| Maksymalny promień gięcia | 250mm |
| Maksymalny skok podawania | 2500mm |
| Maksymalny kąt dla pochylenie się |
185° |
| Proces gięcia dla każdej fajki |
16 grup |
| Prędkość robocza/prędkość gięcia | Maks.40 ° / S |
| Prędkość obrotowa rury | Maks.270 ° / S |
| Prędkość karmienia | Maks.900mm/S |
| Dokładność kąta gięcia | ±0,15 ° |
| Dokładność kąta obrotu | ±0,1° |
| Długość karmienia | ± 0,1 mm |
| Tryb wprowadzania danych | wartość robocza ( YBC) |
| Ciśnienie oleju | 14mpa |
| Silnik serwo wirnika | 850W |
| Karmienie serwomotor | 1,5 kW |
| Głównym silnikiem moc |
10kW |
| Waga | 2800kg |
| Rozmiar (mm) | 4300*1000*1200 |
Próbki do gięcia rur
