Szczegóły Produktu:
Zapłata:
|
| Stan: | Nowy | Nazwa: | Hydrauliczna giętarka do rur / rur CNC |
|---|---|---|---|
| Aplikacja: | Gięcie rur okrągłych, obróbka rur kwadratowych | Automatyczna ocena: | Automatyczny, NC, system CNC |
| Materiał rury: | Stal węglowa, stal nierdzewna, rura aluminiowa, rura miedziana | Typ dzwonka: | „R” „U” „Z”, kształt litery R i proste dzwony |
| Podstawowe komponenty: | Ekran dotykowy + PSL, pompa, silnik | Średnica rury: | 16-50mm |
| Maksymalne zginanie: | Carbon steel pipe Ф50.8*2.0t; Rura ze stali węglowej Ф50,8*2,0t; Stainless steel tu | Formy: | 2 ogniwa, podwójne schody, utwardzane HRC60-63 |
| Maks. R do zginania: | 250 mm | Maksymalny kąt gięcia: | 190° |
| Moc (w): | 7,5 kW | Waga: | 2400 KG |
| Wymiar (dł. * szer. * wys.): | 4,6 mln * 0,85 mln * 1,15 mln | Kolor: | Bule, szary czarny lub dostosowany |
| Napięcie: | 380 V 50 Hz 3 fazy, dostosowane | Gwarancja: | 12 miesięcy |
| High Light: | hydrauliczna giętarka do rur kwadratowych,hydrauliczna giętarka do rur okrągłych,automatyczna giętarka hydrauliczna do rur; |
||

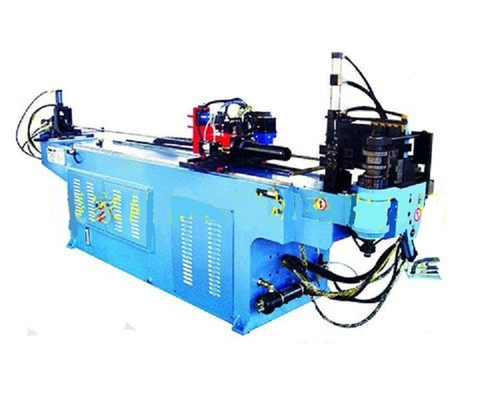

Mała kwadratowa okrągła rura ze stali nierdzewnej Automatyczna hydrauliczna giętarka do rur CNC
Cechy mechaniczne:
1. Ekonomiczne automatyczne sterowanie komputerowe CNC.
2. Wał podający i wałek przechylający są napędzane przez serwosilnik, z dużą precyzją i dobrą stabilnością.
3. Wał kolankowy przyjmuje pełne ciśnienie oleju sterowane cyfrowo, a pchnięcie pomocnicze przyjmuje pełne ciśnienie oleju.
4. Elektryczny układ sterowania jest wyposażony w wentylator do automatycznego odprowadzania ciepła.W razie potrzeby można wybrać klimatyzator sterowany numerycznie, aby zapewnić żywotność elektrycznego układu sterowania.
5. Dysza mocująca może wielokrotnie wchodzić w obszar interferencji, aby wykonać funkcję mocowania.
6. Siedzisko podpierające z płytą przeciwzmarszczkową.
7. Posiada funkcję programowalnego wczesnego rdzenia z remisem.
8. Odpowiednie materiały: rura kwadratowa, rura okrągła iRura prostokątna,Rura ze stali węglowej, rura ze stali nierdzewnej, rura miedziana, rura aluminiowa i inne.
Główne parametry techniczne:
| Typ maszyny | SB-50CNC-2A-2S |
| Maksymalne zginanie R dla rury węglowej wynosi: 1,5D |
Ф50,8*2,0t |
| Maksymalne zginanie R dla rury ss jest 1,5D |
Ф44,5*2,2t |
| Maksymalny promień gięcia | 250 mm |
| Maksymalny skok podawania | 2400 mm |
| Maksymalny kąt dla pochylenie się |
190° |
| Proces gięcia dla każdej rury |
16g grup |
| Prędkość robocza/prędkość gięcia | Maks.40°/s |
| Prędkość obracania się rury | Maks.270° / s |
| Szybkość podawania | Maks.900mm/S |
| Dokładność kąta gięcia | ±0,15° |
| Dokładność kąta obrotu | ±0,1° |
| Długość karmienia | ±0,1 mm |
| Tryb wprowadzania danych | wartość robocza (YBC) |
| Ciśnienie oleju | 14mpa |
| Silnik serwo wirnika | 400 W |
| Serwosilnik zasilający | 1KW |
| Głównym silnikiem moc |
7,5kw |
| Waga | 2400 kg |
| Rozmiar (mm) | 4600*850*1150 |
Próbki gięcia rur
