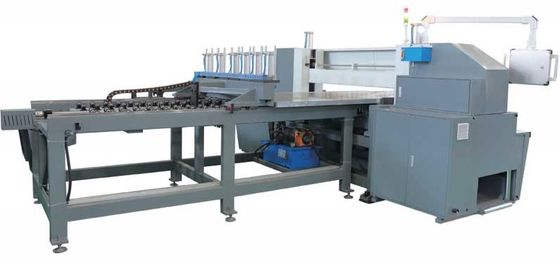

Automatyczna metalowa aluminiowa piła tarczowa do cięcia paneli CNC

Automatyczne płyty aluminiowe CNC piła tarczowa panele aluminiowe kreatywne cięcie płyt

Właściwości mechaniczne:

Dotykowy ekran operacyjny:

1. Dotykowy 10-calowy ekran operacyjny.

2. W tym samym czasie można ustawić wiele zestawów stołów warsztatowych, aby ułatwić przełączanie podczas cięcia.

3. Funkcja wejścia rozruchu.

4. Funkcja samowykrywania błędu.

  Glin.płyta mocująca i podstawa podająca:

1. Szyny łóżka po obu stronach podstawy podającej zacisk są wykonane ze spawanych belek stalowych.Twarde chromowane prowadnice z jednej strony i prowadnice samolotów z drugiej strony są dopasowane do kół zębatych i napędów rzędowych, a liniał magnetyczny jest dopasowany do reduktora i dwukilowatowego serwomotoru dziennego dla precyzyjnego i szybkiego pozycjonowania podczas jazdy .Maksymalna prędkość to 6 m/min.

Struktura belki skompresowanej:

1. Zastosuj zintegrowaną konstrukcję belki dociskowej, zębatkę i kolokację cylindra, równomiernie napędzaj belkę dociskową, aby podnieść i docisnąć materiał arkusza.Nacisk rozkłada się równomiernie po obu stronach linii środkowej cięcia.Gdy gumowy pasek jest zainstalowany na dole belki dociskowej, aby uniknąć docisku, powierzchnia przedmiotu roboczego jest dociskana, aby zapewnić precyzyjną jakość cięcia.

Siedzisko piły:

1. Równoległa liniowa konstrukcja prowadnicy może skutecznie zmniejszyć ruchomą bezwładność gniazda piły, poprawić płynne działanie gigantycznego gniazda i skutecznie zmniejszyć kołysanie ruchu, aby uzyskać najlepszą dokładność linii cięcia.

2. Silnik piły głównej ma moc 15 KM (11 kW).Jego ogromny skok wykorzystuje silnik konwersji częstotliwości 2 KM (1,5 kW) do napędzania z reduktorem i precyzyjnym rzędem zębów przekładni.Główna piła dopasowuje się do ruchu cylindra olejowego w górę iw dół, dzięki czemu cięcie jest mocniejsze, unikając zjawiska zacinania się i zgniatania powodowanego przez tradycyjną przekładnię łańcuchową.

Główny stół warsztatowy:

Główny stół roboczy jest również stołem pływającym.Miedziane kulki pływające powietrza są umieszczone na twardym chromowanym panelu.W warunkach zwiększonej trwałości poprawia się również wydajność pracy górnej blachy pracownika.

Zaciski:

1. Standardowa konfiguracja ilości zacisków roboczych: 4 szt. zacisków.

2. Każdy zacisk jest wyposażony w cylinder do wyciągania arkusza przedmiotu obrabianego w sposób dźwigniowy, dzięki czemu po pociągnięciu przedmiotu obrabianego może zapewnić, że materiał roboczy zaciśnie arkusz.

Arkusz pyłoszczelny

Segmentowy arkusz pyłoszczelny przyjmuje przezroczysty arkusz z tworzywa sztucznego, który może skutecznie ograniczać wyrzucanie kurzu i zapewniać funkcję ochrony bezpieczeństwa.

Konfiguracja elektronicznej skrzynki sterowniczej:

1. Wszystkie części elektroniczne są kupowane z oryginalnej fabryki na Tajwanie.

2. Silnik serwo i sterownik serwo to Delta.

3. Przetwornica częstotliwości to Tajwan Yingweiteng.

Zasilacz:

1. Zasilacz jest przemysłowym zasilaniem trójfazowym o napięciu 380V/50HZ.

Zasilanie powietrzem pod ciśnieniem:

Użyj ciśnienia powietrza 5-6 kg/cm

Odpylanie:

Standardowe wyposażenie:

1. Jeden główny brzeszczot: brzeszczot z węglika spiekanego (specjalny do płyty aluminiowej).

2. Zaciski robocze: 4szt.

3. Pływający stół do karmienia: 1000 mm x 600 mm x 1 zestaw.

4. Skrzynka narzędziowa zawiera zestaw narzędzi.

5. Pasek silnika piły głównej jest umieszczony w maszynie.

Główne parametry techniczne
