Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Wykrawarka, wykrawarka do blachy, wykrawarka do blachy | Nazwa: | Dziurkarka do blachy perforator, wykrawarka, wykrawarka |
|---|---|---|---|
| Rodzaj: | Pochylona konstrukcja typu C | Aplikacja: | Tłoczenie i wykrawanie blach |
| Materiał: | Spawana konstrukcja stalowa | Stosowanie: | Prasowanie produktów z blachy? |
| Funkcjonować: | Prasa elektryczna, wykrawanie blach | Ciśnienie nominalne: | 63KN - 1000KN, 6,3T - 125T |
| Cnc czy nie: | Normalna | Kontrola: | Panel przycisków |
| Prędkość skoku: | 55s/min - 125spm | Źródło prądu: | 2,2 kw |
| Napędowy: | Sztywne kombinowane sprzęgło-hamulec pod klucz | Napięcie: | 380 V, jako twoje wymagania |
| Kolor: | Szary Biały lub dostosowany | Waga: | 2000kg |
| Wymiar (L * W * H): | 1350*950*2200mm | Świadczona obsługa posprzedażna: | Wsparcie techniczne wideo online |
| Gwarancja: | Rok | ||
| High Light: | Prasy o mocy 100 ton PSL,wykrawarki mimośrodowe PSL,wykrawarki skośne PSL |
||

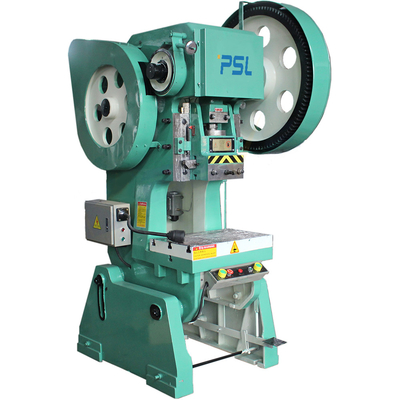

PPrasa unch Szeroko stosowana w różnych dziedzinach, urządzenia mechaniczne dla operatora wymagania techniczne nie są wysokie, a dzięki różnym zastosowaniom form można wykonać obróbkę i osiągnąć zalety produktu.
Produkcja tłoczenia dotyczy głównie blach, za pomocą formy można również wykrawać, wykrawać, formować, głębokiego tłoczenia, obciągania, precyzyjnego wykrawania, kształtowania, nitowania i wytłaczania itp.
Główne cechy,
1) Przyjmuje poziomo umieszczony wał korbowy.
2) Zastosuj łożysko toczne zamiast tulei miedzianej o niższym poziomie hałasu i dłuższej żywotności.
3) Korpus odlewniczy, korpus uchylny.
4) J23-80 i późniejsze modele przyjmują cylindry równoważące.
5) Ręczna regulacja wysokości zamknięcia z wyświetlaczem skali.
6) Sztywne sprzęgło obrotowe.
| Przedmiot | Jednostka | J23-6.3 | J23-10B | J23-20 | J23-30 | J23-40 | J23-60 | J23-80 | J23-100 | J23-125 | |
| Ciśnienie nominalne | Mnóstwo | 6,3 | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 125 | |
| Skok ciśnienia nominalnego | mm | 2 | 2 | 3 | 4 | 5 | 6 | 6 | 10 | 12 | |
| Skok slajdu | mm | 35 | 50 | 60 | 70 | 100 | 120 | 120 | 130 | 130 | |
| Liczba uderzeń na minutę | Spm | 170 | 130 | 120 | 70 | 60 | 50 | 50 | 45 | 45 | |
| Maksymalna wysokość matrycy | mm | 120 | 130 | 160 | 200 | 240 | 280 | 280 | 300 | 330 | |
| Regulacja wysokości matrycy | mm | 30 | 35 | 40 | 55 | 65 | 80 | 80 | 100 | 120 | |
| Głębokość gardła | mm | 110 | 130 | 170 | 200 | 200 | 230 | 260 | 300 | 330 | |
| Powierzchnia stołu | pełne wyżywienie | mm | 200 | 240 | 300 | 320 | 430 | 450 | 480 | 550 | 650 |
| Rozmiar | LR | mm | 310 | 360 | 480 | 520 | 650 | 710 | 780 | 950 | 1050 |
|
Otwarcie łóżka Rozmiar |
pełne wyżywienie | mm | 110 | 100 | 110 | 190 | 150 | 200 | 220 | 250 | 340 |
| LR | mm | 160 | 180 | 220 | 290 | 300 | 340 | 340 | 370 | 530 | |
| Śr. | mm | 140 | 130 | 150 | 260 | 200 | 250 | 260 | 300 | 450 | |
| Powierzchnia ślizgu | pełne wyżywienie | mm | 120 | 150 | 150 | 170 | 220 | 230 | 250 | 280 | 380 |
| Rozmiar | LR | mm | 140 | 170 | 230 | 250 | 280 | 300 | 320 | 360 | 510 |
| Rozmiar otworu uchwytu | mm | φ30X55 | φ30X55 | φ35X60 | φ40X60 | φ50X70 | φ50X70 | φ60X70 | φ60X80 | φ80X80 | |
| Odległość między słupkami | mm | 150 | 180 | 220 | 260 | 300 | 350 | 350 | 380 | 410 | |
| Grubość stołu | mm | 30 | 50 | 60 | 60 | 80 | 90 | 90 | 100 | 110 | |
| Kąt nachylenia | stopień | 45 | 30 | 35 | 30 | 30 | 30 | 30 | 25 | 25 | |
| Główny | Model | Y90S-6 | Y90L-6 | Y100L-6 | Y112M-6 | Y132M1-6 | Y132M2-6 | Y132M2-6 | Y132M-6 | Y132M-4 | |
| Silnik | Moc | kw | 0,75 | 1,1 | 1,5 | 2.2 | 4 | 5,5 | 5,5 | 7,5 | 11 |
| Ogólny | pełne wyżywienie | mm | 780 | 915 | 1140 | 1450 | 1500 | 1700 | 1810 | 1950 | 2150 |
| Wymiar | LR | mm | 570 | 750 | 905 | 950 | 1180 | 1330 | 1450 | 1500 | 1350 |
| Wzrost | mm | 1500 | 1690 | 1890 | 2100 | 2300 | 2540 | 2850 | 2800 | 3350 | |
| Waga brutto | kg | 450 | 680 | 1100 | 1630 | 2850 | 4100 | 4550 | 7350 | 8750 | |
| Wymaganie mocy | Napięcie | 220V/(380)/3-fazy | |||||||||
