Szczegóły Produktu:
Zapłata:
|
| Maks. grubość wykrawania: | 28mm | Nazwa: | Obróbka profili, wykrawarka i nożyce, stalowa maszyna ślusarska |
|---|---|---|---|
| Max. Maks. Punching diameter Średnica wykrawania: | 38mm | Gardło bicia: | 600mm |
| Rodzaj: | Q35Y-30-160T, ślusarz, hydrauliczna maszyna do wykrawania i cięcia | Napięcie: | 380 V, 50 Hz Dostosowane |
| Stan : schorzenie: | Nowy | Aplikacja: | Tłoczenie blachy, stal kanałowa, stal platynowa, proces blachy metalowej |
| Wymiar (L * W * H): | 2600x1050x2450mm | Stosowanie: | Konstrukcje budowlane, wykrawanie blach, gięcie, gięcie |
| Waga: | 6500 KG | Funkcjonować: | Stalowe otwory do wykrawania metalu, ścinanie ślusarki, wykrawanie i ścinanie blach, tłoczenie wyrob |
| Kolor: | Szary - czarny + czerwony, Inory White, konfigurowalny, | Słowo kluczowe: | Żelazny pracownik, hydrauliczne maszyny ślusarskie, cięcie blach |
| Gwarancja: | 2 lata | Źródło prądu: | Hydrauliczny, elektryczny |
| Świadczona obsługa posprzedażna: | Wsparcie techniczne wideo, wsparcie online | Siła wykrawania: | 160T |
| Orzecznictwo: | CE ISO | Moc (w): | 15 kW |
| Maks. Grubość cięcia: | Stal miękka, stal węglowa 30x355mm | ||
| High Light: | hydrauliczne żelazko PSL,hydrauliczne wykrawarki i maszyny do cięcia PSL,hydrauliczne wykrawarki i nożyce PSL |
||

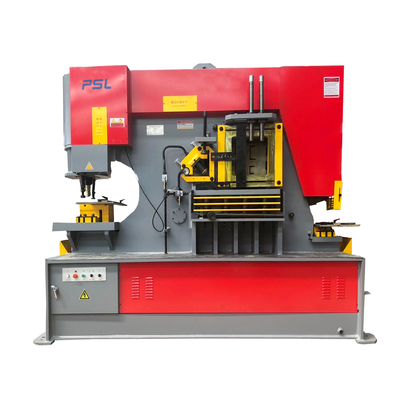

Q35Y-30-160T Profile Ironworker Hydraulic United Punching & Shearing machine
Q35Yseriaklasy przemysłowejślusarz hydraulicznyposiada wiele funkcji,
w tym: okrągły pręt, kwadratowy pręt, wykrawanie podłużnych otworów;blacha stalowa, płaskownik, stal kątowa, ceownik, wykrawanie belek dwuteowych;gięcie blach stalowych;ścinanie, nacinanie i gięcie stali kątowej;cięcie/cięcie płaskownika, okrągłego, kwadratowego, ceownika, belki dwuteowej, teownika;gięcie pod kątem i nacinanie rur.
Theślusarz hydraulicznyjest standardowo wyposażony w:
Szybkowymienna nakrętka i tuleja łącząca, ramię do wyrównywania ze skalą, stół pomiarowy z ogranicznikami, stół do wykrawania, osłony zabezpieczające i wiele innych.Dzięki wielofunkcyjnej, hydraulicznej ślusarce serii Q35Y jest to Twój pierwszy wybór wśród odpowiedników.Poza tym wszystkie komponenty są najwyższej jakości pod względem bezpieczeństwa, funkcji, możliwości i konserwacji.
Naszślusarz hydraulicznyzostał zaprojektowany przy użyciu najbardziej zaawansowanej technologii i ma zalety łatwej obsługi, niskiego zużycia i niskich kosztów konserwacji.
Opcjonalne oprzyrządowanieślusarz hydrauliczny
Automatyczny system trzymania:
Automatyczny system mocowania można wybrać do ustawienia w pozycji cięcia stali kątowej i cięcia płyt.Dodatkowo uchwyty ustalają pozycję obrabianego przedmiotu w celu zaoszczędzenia czasu i poprawy wydajności pracy.
System chłodzenia temperatury:
Kiedyhydrauliczna maszyna ślusarska,działa, możesz odczytać temperaturę oleju na ekranie monitorowania.Jeśli temperatura oleju wzrośnie powyżej 55 stopni, co jest konfiguracją domyślną, wewnętrzny układ chłodzenia uruchomi się automatycznie, aby obniżyć temperaturę oleju w celu ochrony układu hydraulicznego.
Główne właściwości standardowe składnikiślusarz hydrauliczny:
1. Części elektryczne są marką Schneider.
2. Profesjonalnie zaprojektowane konstrukcje ramowe.
3. Spawy stalowe o wysokiej precyzji wytrzymałości i sztywności w celu wyeliminowania wibracji.
4. Stalowa rama ślusarska Q235 = amerykańska standardowa stal A306 GR55.
5. W maszynie zainstalowano pięć zestawów stempli i ostrzy.
6. Przekaźnik czasowy japońskiej firmy OMRON.
7.Uszczelki olejowe japońskiej firmy NOK.
8. O-ring i zawór z Tajwanu dla bardziej trwałej pompy tłokowej.
9. Układ hydrauliczny firmy Rexroth Germany.
10. Główny silnik firmy Siemens
11. Pompa olejowa to wewnętrzna pompa zębata marki Sunny.
12. Podwójny niezależny siłownik hydrauliczny
13. Podwójny przełącznik nożny sterowany działa osobno
14. Łatwa regulacja skoku z linijką
15. Wskaźnik na obu siłownikach hydraulicznych
16. Ruchome światło robocze, które można umieścić w dowolnej pożądanej pozycji
17. Układ hydrauliczny z systemem ochrony przed przeciążeniem
18. Awaryjny wyłącznik bezpieczeństwa
19. Duży stół do wykrawania z prowadnicą linijki
20. Większy stół do wycinania z prowadnicą linijki
21. Duży płaski stół do ścinania z prowadnicą linijki
22. Najważniejsza łatwa konserwacja
montaże,
1. 5 zestawów okrągłych form do wykrawania otworów
2. Zestaw kątowego ostrza do cięcia stali;
3. Zestaw kwadratowych i okrągłych ostrzy do cięcia prętów
4. Zestaw płaskiego ostrza tnącego
5. Zestaw ostrza nacinającego.
Inne formy i ostrza należy dodatkowo zamówić i opłacić.
Drzewo funkcji,
Główne parametry techniczne,
| Model |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
Przetwarzanie Pojemność (KN) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
Materiał Wytrzymałość na rozciąganie (Mpa) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
Uderzenie barana (mm) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
Numer udaru (razy/min)(mm) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
Głębokość gardła (mm) |
300 | 355 | 400 | 600 | 530 | 600 | |
| Kąt ścinania | 7° | 8° | 8° | 8° | 8° | 8° | |
|
Płaska She pierścień |
Maks. Strzyżenie Pojemność (grubość* szerokość) (mm) |
16×250 | 20×330 | 25×330 | 30×335 | 40×335 | 50×300 |
| 8×400 | 10×480 | 16×600 | 20×600 | 30×600 | 30×750 | ||
|
Bar She pierścień |
Kwadrat Bar (mm) |
40×40 | 50x50 | 50×50 | 55×55 | 60×60 | 65×65 |
|
Okrągły Bar (mm) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
dwuteownik (mm) |
100×100 | 120×120 | 175×175 | 200×200 | 250×250 | ||
|
Kanał C (mm) |
120× 53×5,5 |
160× 63×6,5 |
200× 75×9 |
280× 86×11,5 |
300x 89x11,5 |
320x 92x12 |
|
|
Promiennie się uśmiecham (mm) |
120× 74×5 |
160× 88×6 |
200× 75×9 |
280× 124×10,5 |
300x 130x13 |
320x 130x13 |
|
| Ścinanie kątowe |
90 ° ścinanie (mm) |
120× 120× 12 |
140× 140× 12 |
160× 160× 14 |
180× 180× 16 |
200× 200× 16 |
200× 200× 18 |
|
45 ° ścinanie (mm) |
60× 60×8 |
70× 70×10 |
60× 60×7 |
80× 80×8 |
80× 80×10 |
100× 100×12 |
|
| Dziurkowanie |
maks średnica wykrawania (mm) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
Grubość wykrawania (mm) |
16 | 20 | 25 | 28 | 35 | 40 | |
| Silnik (KW) | 5,5 | 7,5 | 11 | 15 | 18,5 | 18,5 | |
|
Wymiar (mm) |
1740× 810× 1830 |
1950× 900× 1950 |
2355× 960× 2100 |
2800× 1050× 2450 |
2900× 1110×2500 |
3200× 1440×2500 |
|
|
|
|||||||
Formy i ostrza,
