Szczegóły Produktu:
Zapłata:
|
| Rodzaj: | Q35Y-25, wielofunkcyjny ślusarz | Stan: | Nowy |
|---|---|---|---|
| Aplikacja: | Tłoczenie blachy, stal kanałowa, stal platynowa, proces blachy metalowej | Stosowanie: | Konstrukcje budowlane, wykrawanie blach, gięcie, gięcie |
| Funkcjonować: | Stalowe otwory do wykrawania metalu, ścinanie ślusarki, wykrawanie i ścinanie blach, tłoczenie wyrob | Słowo kluczowe: | Żelazny pracownik, hydrauliczne maszyny ślusarskie, cięcie blach |
| źródło prądu: | Hydrauliczny, elektryczny | Siła wykrawania: | 120T |
| Moc (w): | 11 KW | Maks. Grubość cięcia: | Stal miękka, stal węglowa 25mm |
| Max. Maks. Punching diameter Średnica wykrawania: | 35mm | Maks. grubość wykrawania: | 25mm |
| Gardło bicia: | 400mm | Wymiar (L * W * H): | 2355x960x2090mm |
| Waga: | 4200kg | Napięcie: | 380 V, dostosowane |
| Kolor: | Szary i czarny, Inory White, konfigurowalny, | Orzecznictwo: | CE ISO |
| Gwarancja: | 2 lata | Świadczona obsługa posprzedażna: | Wsparcie techniczne wideo, wsparcie online |
| High Light: | Q35Y-25,ślusarz q35y-25,q35y-25 120-tonowa maszyna ślusarska |
||

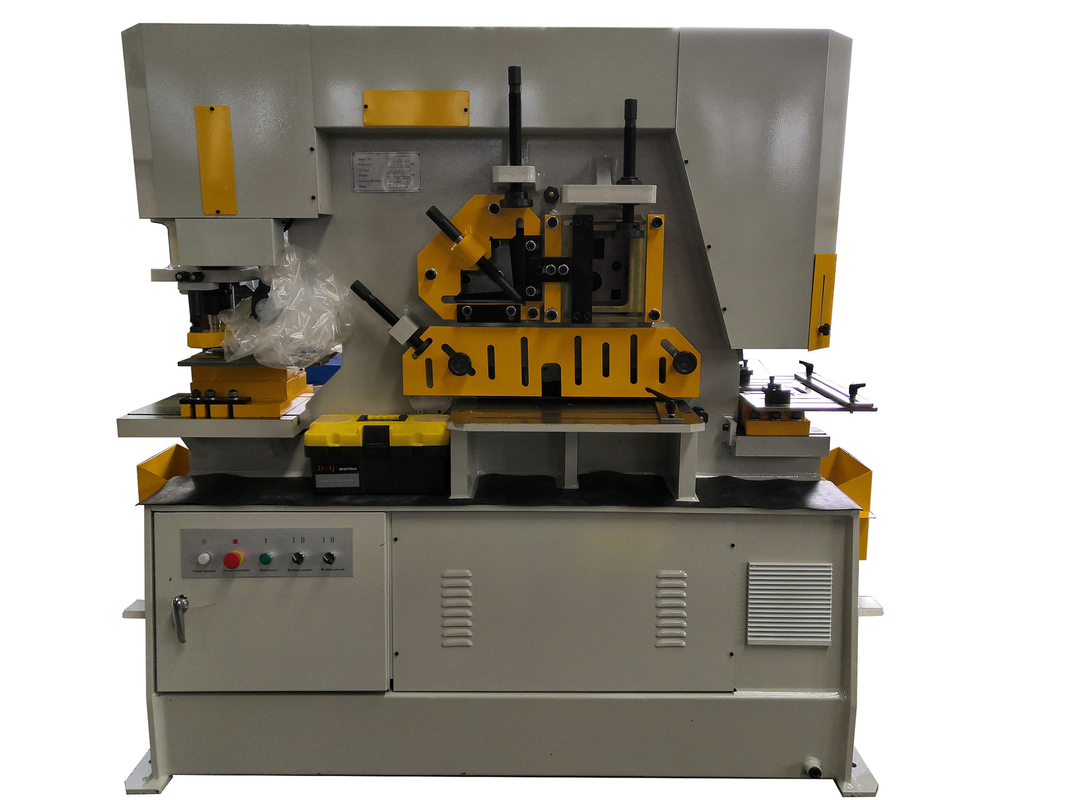

Wielofunkcyjna hydrauliczna maszyna do wykrawania i ścinania ślusarki
III.Drzewo funkcji,
montaże,
1. 5 zestawów okrągłych form do wykrawania otworów
2. Zestaw kątowego ostrza do cięcia stali;
3. Zestaw kwadratowych i okrągłych ostrzy do cięcia prętów
4. Zestaw płaskiego ostrza tnącego
5. Zestaw ostrzy nacinających.
Inne formy i ostrza należy dodatkowo zamówić i opłacić.
Główne parametry techniczne,
| Model |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
Przetwarzanie Pojemność (KN) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
Materiał Wytrzymałość na rozciąganie (Mpa) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
Uderzenie barana (mm) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
Numer udaru (razy/min)(mm) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
Głębokość gardła (mm) |
300 | 355 | 400 | 600 | 530 | 600 | |
| Kąt ścinania | 7° | 8° | 8° | 8° | 8° | 8° | |
|
Płaska She pierścień |
Maks. Strzyżenie Pojemność (grubość* szerokość) (mm) |
16×250 | 20×330 | 25×330 | 30×335 | 40×335 | 50×300 |
| 8×400 | 10×480 | 16×600 | 20×600 | 30×600 | 30×750 | ||
|
Bar She pierścień |
Kwadrat Bar (mm) |
40×40 | 50x50 | 50×50 | 55×55 | 60×60 | 65×65 |
|
Okrągły Bar (mm) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
dwuteownik (mm) |
100×100 | 120×120 | 175×175 | 200×200 | 250×250 | ||
|
Kanał C (mm) |
120× 53×5,5 |
160× 63×6,5 |
200× 75×9 |
280× 86×11,5 |
300x 89x11,5 |
320x 92x12 |
|
|
Promiennie się uśmiecham (mm) |
120× 74×5 |
160× 88×6 |
200× 75×9 |
280× 124×10,5 |
300x 130x13 |
320x 130x13 |
|
| Ścinanie kątowe |
90 ° ścinanie (mm) |
120× 120× 12 |
140× 140× 12 |
160× 160× 14 |
180× 180× 16 |
200× 200× 16 |
200× 200× 18 |
|
45 ° ścinanie (mm) |
60× 60×8 |
70× 70×10 |
60× 60×7 |
80× 80×8 |
80× 80×10 |
100× 100×12 |
|
| Dziurkowanie |
maks średnica wykrawania (mm) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
Grubość wykrawania (mm) |
16 | 20 | 25 | 28 | 35 | 40 | |
| Silnik (KW) | 5,5 | 7,5 | 11 | 15 | 18,5 | 18,5 | |
|
Wymiar (mm) |
1740× 810× 1830 |
1950× 900× 1950 |
2355× 960× 2100 |
2800× 1050× 2450 |
2900× 1110×2500 |
3200× 1440×2500 |
|
|
|
|||||||
Formy i ostrza,
